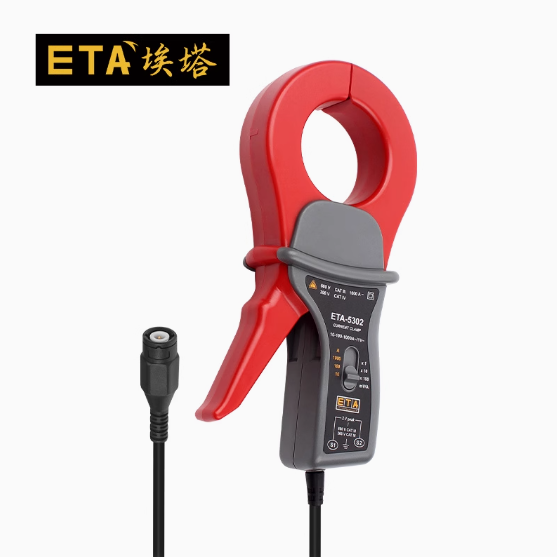

無源電流探頭是一種不需要外部電源供電的電流測量設備。它通過感應原理來測量電流，通常由一個夾子和一個連接線組成。夾子內部包含一個或多個繞組的線圈，當被測電流通過導線時，會在線圈中產生感應電壓，這個感應電壓與被測電流成正比。

無源電流探頭的工作原理

無源電流探頭的核心是一個霍爾效應傳感器或其他類型的磁電傳感器。以下是其基本工作原理：

感應磁場：當電流通過導線時，會在導線周?chē)a(chǎn)生一個磁場。無源電流探頭的夾子部分圍繞這根導線，內部的線圈會感應到這個磁場。

感應電壓：根據法拉第電磁感應定律，變化的磁場會在線圈中產生感應電壓。這個感應電壓的大小與穿過線圈的磁通量的變化率成正比，而磁通量的變化率又與被測電流的大小成正比。

信號傳遞：感應電壓通過連接線傳遞到示波器的輸入端。示波器會對這個電壓信號進行放大和處理，最終顯示出電流波形。

無源電流探頭的優點

無需外部電源：無源電流探頭不需要外部電源供電，使用方便。

簡單易用：只需將夾子夾在被測導線上即可開始測量，操作簡單。

便攜性強：由于沒有復雜的電路和電源模塊，無源電流探頭通常體積小巧，便于攜帶。

成本低廉：相比有源電流探頭，無源電流探頭的價格更為親民。
