無源電壓探頭是目前最常用的示波器探頭類型，無源探頭中沒有像晶體管或放大器這類有源器件，因此不需要給探頭供電,所以工程師使用示波器的入門級探頭通常是無源探頭，無源探頭由導線和連接器制成，在需要補償或衰減時，還包括電阻器和電容器,探頭中沒有有源器件(品體管或放大器)，因此不需為探頭供電。使用各種不同的數字示波器進行相關電氣信號量的量測，與這些示波器相配的探頭種類也非常多，包括無源探頭(包括高壓探頭，傳輸線探頭)、有源探頭(包括有源單端探頭、有源差分探頭等)，電流探頭、光探頭等。

每種探頭各有其優缺點，因而各有其適用的場合。

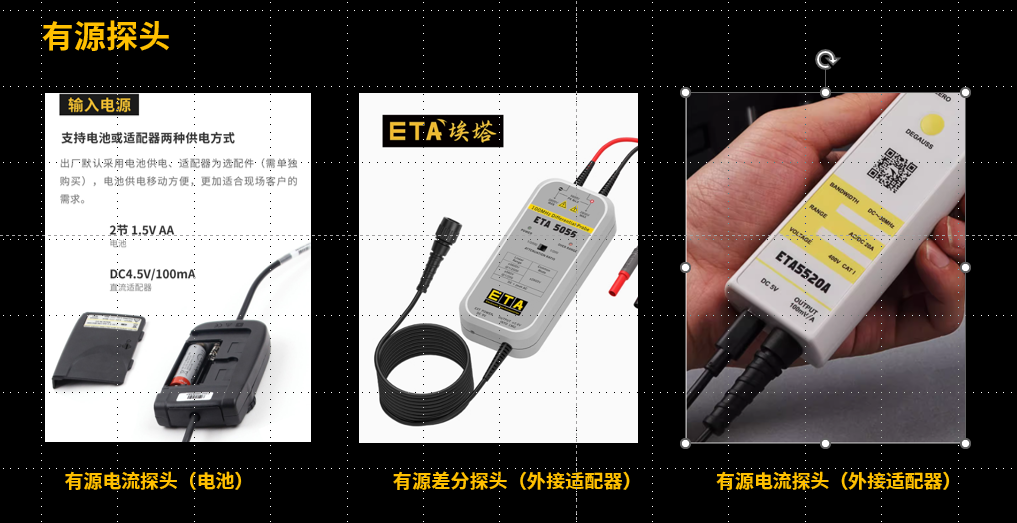

1)  有源探頭

(1)有源探頭優點

因具有帶寬高，輸入電容小，地環路小等優點從而被廣泛使用在高速數字量測領域。

(2)有源探頭不足

有源探頭的價位高，動態范圍小，靜電敏感，校準麻煩

2)  無源探頭

每個工程師使用示波器的入門級探頭通常是無源探頭。無源探頭由導線和連接器制成，在需要補償或衰減時，還包括電阻器和電容器。探頭中沒有有源器件(晶體管或放大器)，因此不

需為探頭供電。

(1)無源探頭優點:

般是堅固、經濟的探頭，它們不僅使用簡便，而且使用廣泛。

電壓動態范圍大、物理性能和電氣性能強健、適合瀏覽設計

(2)無源探頭不足電容負荷大、沒有足夠的帶寬、受地線影響、探頭不夠尖(且容易損壞)、很難連接表面貼裝器件。有源探頭可以是單端電壓的，也可以是差分電壓的，又或者是電流的，供電方式有示波器直接取電或外置電源，或電池供電。具體需要根據不同的應用來選擇。與其相比，無源探頭更耐用，也更便宜。因具有帶寬高，輸入電容小，地環路小等優點從而被廣泛使用在高速數字量測領域。它們具有非常亮的動態范圍典型10:1 探頭的動態范圍>30 V和高輸入明抗，可與示波器的輸入明抗相匹配。然而，高明抗輸入探頭與有源探頭或低明抗(20)電陽器分樂無源探頭相比，會產生較大的電容負載，并具有較窄的帶寬。
