示波器差分探頭共模抑制比CMRR的重要性

leegi 2018-10-08 22:26:21 0

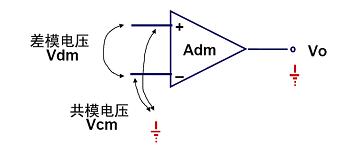

共模抑制比(CMRR)是指差分探頭在差分測量中抑制兩個測試點共用的任何信號的能力。其定義為放大器對差模信號的電壓放大倍數Adm與對共模信號的電壓放大倍數 Acm之比,英文全稱是Common Mode Rejection Ratio,一般用簡寫CMRR來表示。

這是差分探頭和放大器的一個關鍵指標,其公式為:  CMRR=|Ad/Ac|

其中:

Ad=差分信號的電壓增益

Ac=共模信號的電壓增益


CMRR為什么很重要?

因為差分探頭的CMRR指標若不好,則共模電壓會加入差分電壓內,造成測量上的誤差。在理想情況下,Ad 應該很大,而Ac 則應該等于0,因此CMRR 無窮大。在實踐中,10,000:1的CMRR已經被看作非常好了。這意味著將抑制5V的共模輸入信號,使其在輸出上顯示為0.5毫伏。這種抑制對存在噪聲時測量差分信號非常重要。

由于CMRR 隨著頻率提高而下降,因此指定CMRR的頻率與CMRR值一樣重要。在高頻上CMRR 高的差分探頭要好于在低頻上相同CMRR 的差分探頭。


埃塔ETA高壓差分探頭具有高的共模抑制比,CMRR為80dB(10000:1),能充分滿足高精度差分電壓測試的需要。

使用差分探頭可以安全測量浮動電壓或不以地為參考的信號。它們特別適用于測量線路連接的電力電子電路中的信號,如開關電源,電機驅動器,鎮流器和不間斷電源,降低了產生短路的風險,從而導致電路和或測量儀器損壞。


即使參考地面參考,也可能需要差分測量解決方案來消除接地回路或接地反彈問題。
