ETA56500U與ETA5301R大電流探頭底噪與高頻信號對比
admin
2025-03-08 10:13:07
0次
隨著碳化硅（SiC）與氮化鎵（GaN）功率器件的快速普及，電力電子系統的開關頻率已突破10MHz（部分車載OBC模塊達20MHz以上），這對電流探頭的動態范圍與噪聲抑制能力提出了近乎嚴苛的要求——傳統磁環探頭的帶寬限制（普遍≤1MHz）和共模噪聲干擾（典型值＞80dBμV）已無法滿足高頻工況下的精確測量需求。
埃塔解決方案
為應對上述挑戰，埃塔科技推出兩款新產品：
1.ETA5301X分體式電流探頭：支持100A峰值電流與5MHz帶寬，滿足大功率電機控制器的瞬態電流捕捉
2. ETA56XXX高頻電流探頭系列：帶寬擴展至20MHz，最大電流可到500A有效值電流。

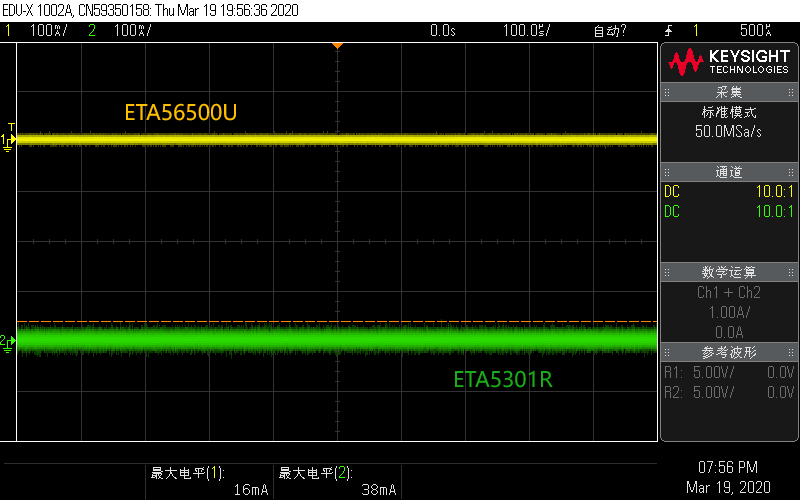

探頭底噪是衡量測量小電流的能力，讓我們來看一下二者的對比：
通過對比可以發現，ETA56XXX系列不僅測量電流更大，底噪也更小，測量小電流也不在話下

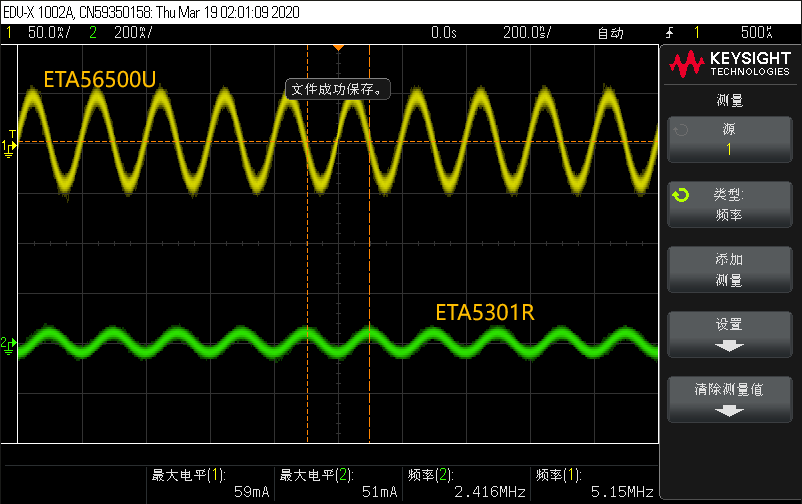

高頻信號的測量能力直接決定對快速瞬變信號的捕獲精度：
ETA56XXX系列在測量5M高頻信號還原度更好，高頻響應帶寬與噪聲抑制能力更強。
